Loopback 抗混叠实测：16 kHz 录 1～15 kHz 扫频为何「折回来」

这篇写什么？

语音唤醒常用 16 kHz 采 loopback（Mic + 回采 Ref）。若通路上 没有把高于奈奎斯特频率（8 kHz）的成分滤干净，播一段 1～15 kHz 扫频 再录回来，频谱上会出现「撞到 8 kHz 天花板再折返回来」的折痕——这就是 抗混叠失败。

本文总结一次实机排查：测法、合格/异常长什么样、DTS 与驱动加载顺序怎么改，以及 loopbacka / loopbackb 各自支持什么。

一句话：

30%～50% 音量自播自录 1_15kHz.wav
→ tinycap 录 16 kHz loopback
→ 频谱看 8 kHz 处会不会折回
→ 合格：>8 kHz 被滤掉；不合格：出现 V / X 折痕
→ 修复：驱动顺序 pdm → loopback → resample，并选对 loopback 与采样率

相关概念总览见 麦克风阵列音频检查方法与标准 的「抗混叠」小节；Mic/Ref 采集链路见 Mic + Ref 做唤醒 / 降噪。

一、为什么 16 kHz 特别怕混叠？

超过 8 kHz 的能量若在采样前没被低通掉，会 折叠 进 0～8 kHz，频谱上就像扫频线碰到顶后又斜着下来。唤醒算法会把这些「假频率」当信号，噪声与误触发都会变差。

二、测试方法（可复现）

1）播放与音量

• 音量约 30%～50%（听感舒适、偏低即可，避免功放先削波干扰判断）
• 本机播放 1_15kHz.wav（或同内容的 1_15khz.wav）
• 自播自录：边播边从 loopback 抓 Mic + Ref

2）录音命令（示例）

板级 card / device 号以实际为准，常见写法：

# 示例：8 通道、16 kHz
tinycap /data/loopbacka16k.wav -D 0 -d 6 -c 8 -r 16000

有的机型 device 是 -d 7：

tinycap /data/loopbacka_001.wav -D 0 -d 7 -c 8 -r 16000

3）怎么判合格？

把 WAV 拖进 Audition / Audacity，看 频谱（频谱图）：

声学文档常用能量判据（外播/对照场景）：

• 折痕约 7 kHz 处：折痕能量相对对照 < −40 dB
• 折痕约 6 kHz 处：< −70 dB

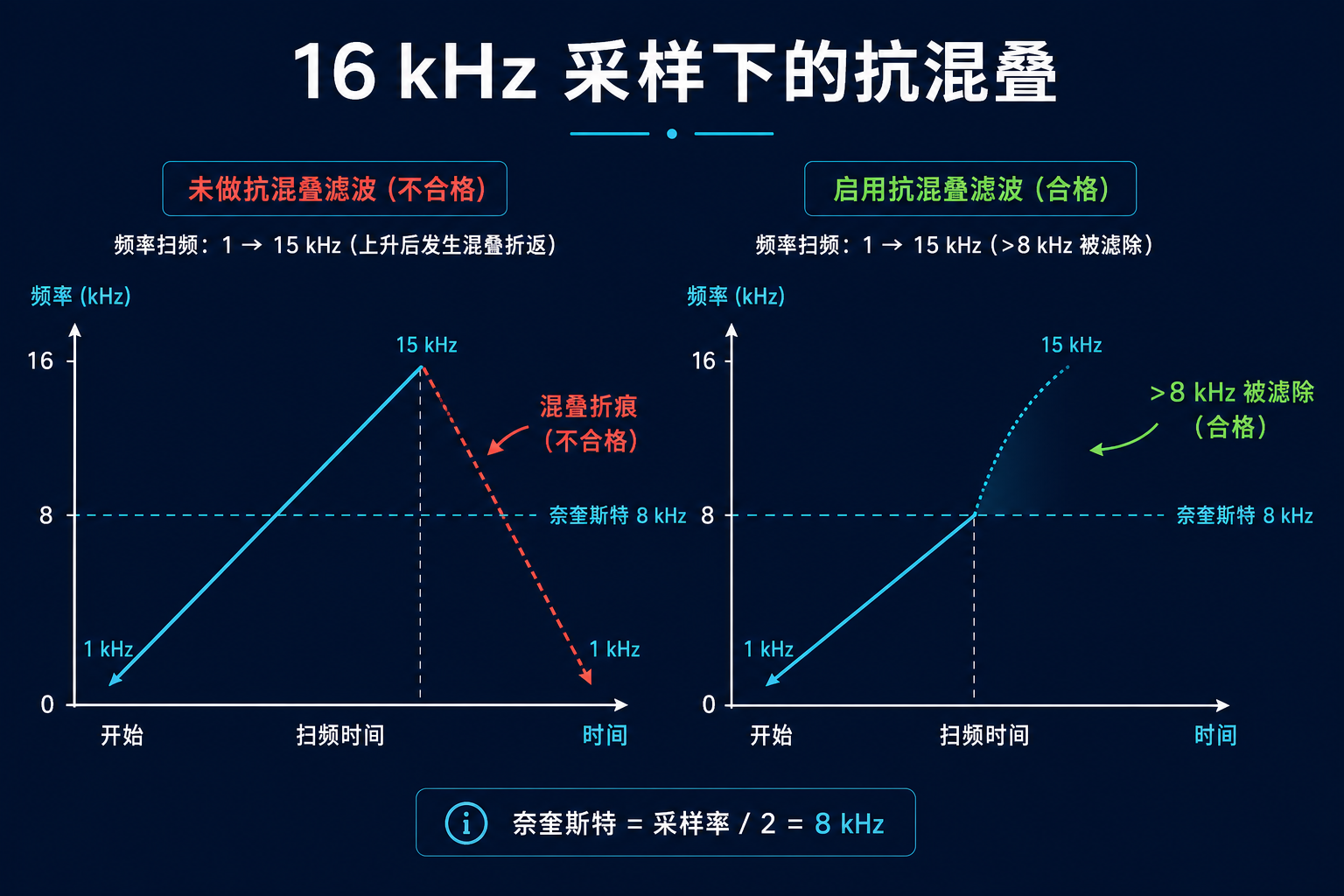

16 kHz loopback 自测的直观判据：

• 合格：扫频到顶后 不应再出现清晰的 8→更低的折返扫频（>8 kHz 已被滤掉）
• 不合格：顶到 8 kHz 后 斜着折回来，甚至多次来回，呈 V / X 形

三、异常长什么样？（实机频谱）

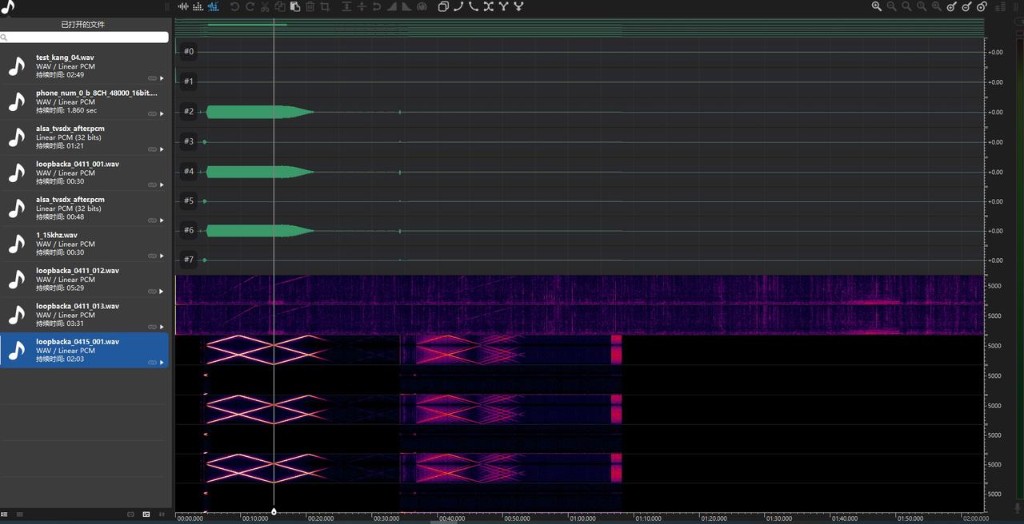

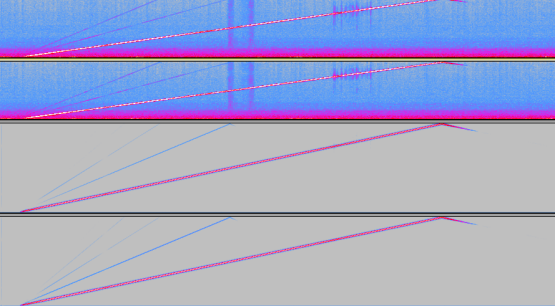

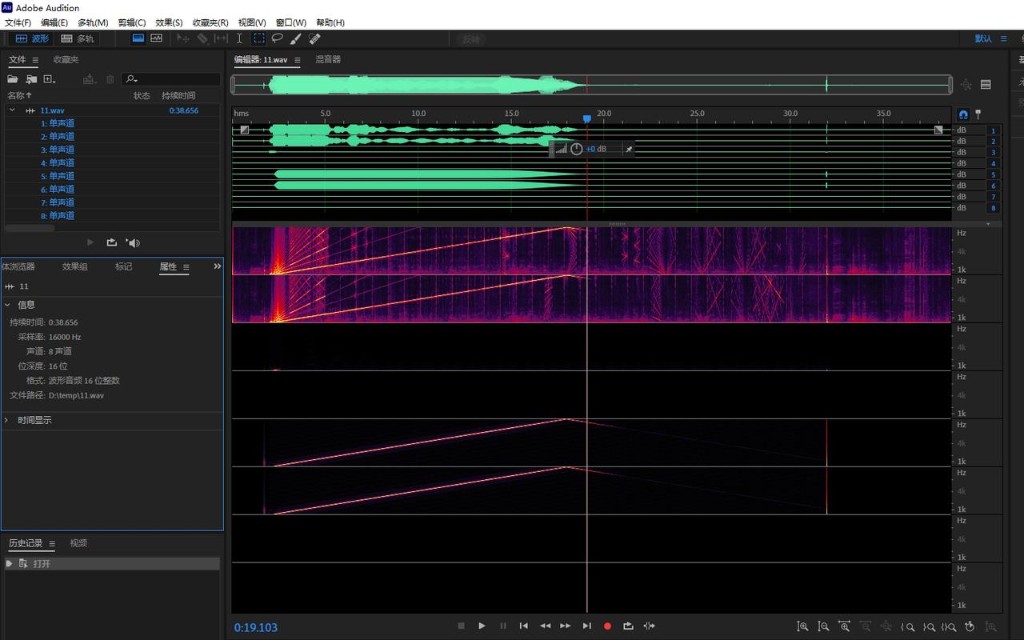

下面几张都是 抗混叠未生效 时的典型样子：扫频亮线撞上约 8 kHz 后折返。

读图要点：

• 纵轴到 8000 Hz = 16 kHz 采样的天花板
• 亮线升到顶再下降 = 混叠折痕，不是「正常谐波」
• 多通道里 Mic / Ref 都可能看到类似折返；以你们约定的分析通道为准

四、根因与修复方向

实机上常见不是「算法坏了」，而是 采集链路初始化顺序 / resample 挂接不对，导致抗混叠滤波或重采样路径没按预期工作。

1）驱动加载顺序必须固定

在 Amlogic 一类平台上，实践结论：

pdm_init → loopback_init → resample_drv_init

顺序错了，回采数据会对不上，抗混叠表现也会异常。
应保证 loopback 在 resample 之前完成初始化（具体补丁落在 sound_init.c 一类入口里，按平台树维护）。

2）DTS：resample 挂到谁、开不开

思路（示意，节点名以 SoC 为准）：

• resample 模块要挂在正确的数据源上（例如挂 PDM / loopback 相关路径，而不是误挂、或该开时 disabled）
• 做 16 kHz + 抗混叠 时，往往需要 打开 resample，把高采样率通路重采样到 16 kHz 并完成滤波
• vad / loopbacka / loopbackb 的 src、datain_src、datalb_src、通道数与 mask 要和硬件 Mic/Ref 布局一致

示例片段（仅说明配置项含义，勿照抄到别的料号）：

asrcb: resample@1 {
    /* ... clocks ... */
    /* resample_module：按平台注释选 PDMIN / LOOPBACK 等 */
    status = "okay";   /* 16k 抗混叠场景常需打开 */
};

loopbacka: loopback@0 {
    datain_src = <4>;      /* 例：pdmin */
    datain_chnum = <2>;
    datalb_src = <0>;      /* 例：tdmoutA 作回采 */
    datalb_chnum = <6>;
    status = "okay";
};

具体 resample_module、lane mask、时钟以原理图与平台文档为准。

五、loopbacka vs loopbackb：别混用

功能确认时的经验划分：

播放 48 kHz 时怎么选？（案例总结）

播放端是 48 kHz 时，更容易踩坑：

收束成两条产品用法：

1. 要抗混叠、给唤醒用 16 kHz： 优先 loopbacka（2mic+6ref）+ 16 kHz，并保证 resample / 驱动顺序正确。
2. 要 48 kHz 原样回采、不谈抗混叠： 用 loopbackb + 关 resample（或读 tdmlb），不要强行「又要 48k 又要抗混叠」混在同一路径。

唤醒 16k + 抗混叠  →  loopbacka + resample 开 + 驱动顺序正确
48k 原样 Ref       →  loopbackb（或 tdmlb）+ resample 关

六、验收清单

• 30%～50% 音量自播 1_15kHz.wav
• tinycap 16 kHz、通道数与 loopback 一致
• 频谱：无清晰 8 kHz 折返扫频；或 6/7 kHz 折痕能量满足 < −70 / −40 dB 类判据
• sound_init：pdm → loopback → resample
• 16 kHz 抗混叠场景：resample okay，且挂接源正确
• 产品路径选定：loopbacka@16k 或 loopbackb@48k（关 resample），不混用

总结

Loopback 抗混叠测的不是「喇叭好不好听」，而是：16 kHz 采样前，有没有把 >8 kHz 滤干净。
1_15kHz 自播自录是最快的照妖镜——折返就是不合格。修好驱动加载顺序、配准 resample 与 loopbacka/b 使用场景后，折痕应消失，唤醒侧才能吃到干净的 Mic+Ref。
