麦克风阵列音频检查方法与标准

这篇写什么？

智能音箱 / Soundbar / 带唤醒的消费电子，研发阶段常要先把 麦克风阵列 + 回采（Ref）原始音频 评测合格，再谈算法调参。本文把常见的 音频检查方法与判定标准 整理成一份可执行清单，方便硬件、结构、驱动、算法对齐口径。

一句话：

先确认能稳定录到 Mic + 回采
→ 裸板查相位 / 麦序 / 一致性 / 长时不丢帧
→ 整机查幅度、THD、SNR、延时、共振、气密性
→ 不达标先修通路与结构，再调唤醒 / AEC

相关阅读：验证喇叭失真 THD、Mic + Ref 做唤醒 / 降噪。

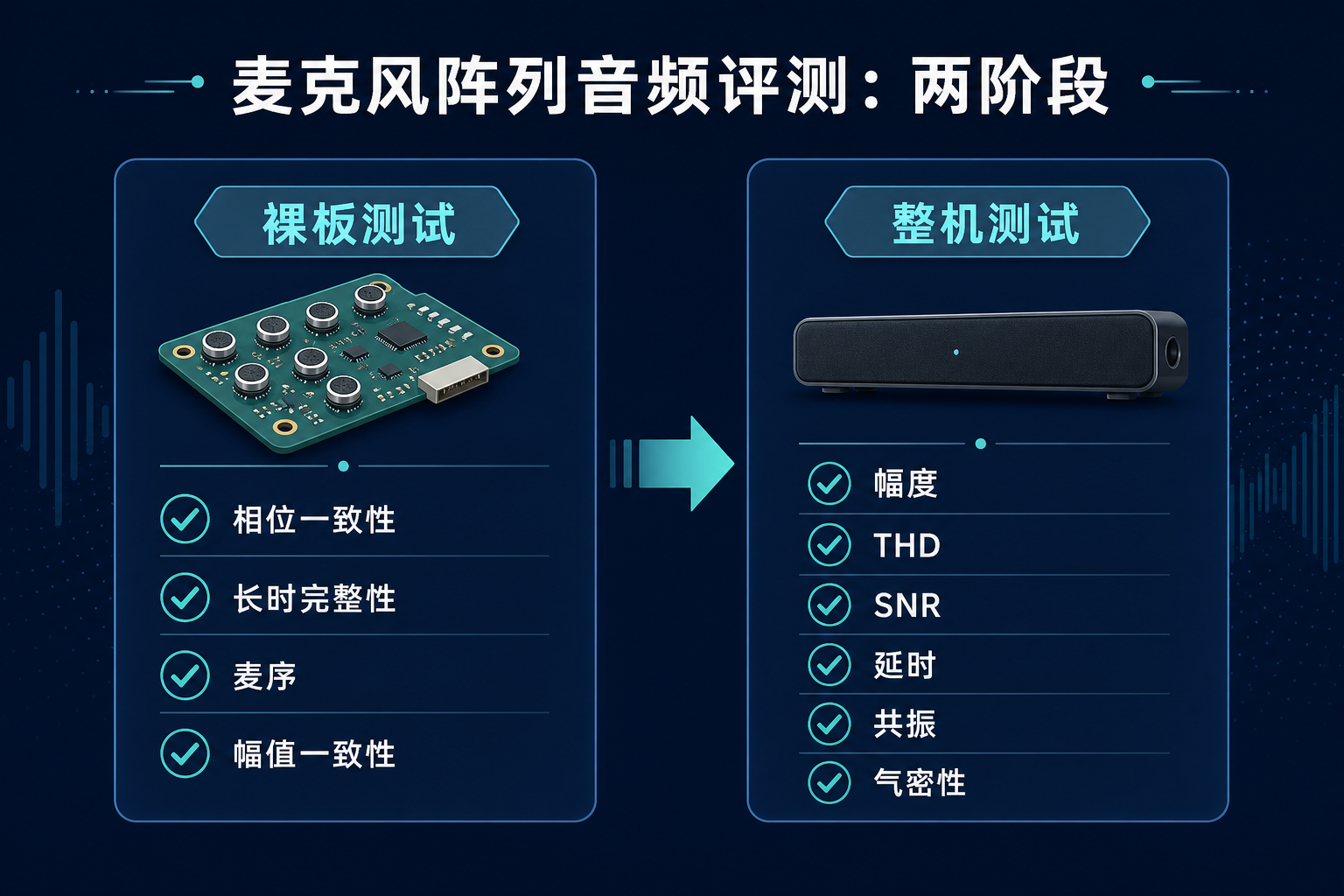

一、概述：评什么、分两阶段

评测对象是待测设备（DUT）的 原始音频（未过度数字放大、尽量贴近硬件真相）。按产品形态分成：

项目总表（速查）

具体文件名因项目而异；上表保留常见命名习惯，方便和实验室清单对照。

二、寄样前的初步评估（先别寄「录不全」的机器）

为提高效率，正式深测前先做一轮 基础录音确认：

1. 能录到 Mic + 回采 原始音频
2. 音质基本可用（无明显削波、严重噪声）
3. 长时不丢帧，采样时钟漂移可控

建议录一段 ≥ 40 分钟，至少包含

• 本机播放同时录音 ≥ 5 分钟（查 Mic / 回采是否丢帧）
• 安静环境外放：外部声源正对阵列中心循环播放长时测试音 ≥ 40 分钟；若有参考采集设备，可与 DUT 同时录，便于比相对延时

每隔约 5 分钟抽查：

• DUT 与参考设备的相对延时 (\Delta T_1)
• DUT 各麦之间的相对延时 (\Delta T_2)

若约 30 分钟内 (\Delta T_1)、(\Delta T_2) 基本恒定，长时完整性通常过关。
务必满足基本要求再进入整机深测。

三、逐项方法与标准

3.1 麦克风通道顺序

对着收音孔 轻轻敲击 各麦，看录音通道是否按设计排列：

• 线性阵列：一般要求 从左到右
• 环形阵列：一般要求 逆时针（以项目定义为准）

注： 通常针对 4 麦及以上；双麦阵列往往不强制顺序项。

敲错序会导致波束形成 / DOA 方向反了，唤醒与定位都会怪。

3.2 麦克风通道幅度一致性

方法：

1. DUT 按实际姿态放置
2. 外部声源距拾音孔约 0.5 m，播放扫频
3. 用 Audacity 等打开多通道录音，看各麦包络是否大体一致
4. 选幅值差较明显的 单频点，做通道对照：各麦差值绝对值 ≤ 3 dB 为通过；各频点类推

不达标时： 先查密封件是否压紧、松紧是否一致；密封正常仍差，再查器件公差、焊接等。

3.3 音频幅度要求

3.3.1 麦克风通道

• 扬声器距 DUT 约 50 cm，播放幅度校准音
• 调节外放，使 Mic 处约 63 dBC
• 经验量级（项目可换算）：
  • 带 AEC 链路常见录到的幅度约 0.004～0.005（线性满幅归一化语境下）
  • 约 −26 dBFS 灵敏度的数字麦，可能约 0.0014 量级，其它灵敏度按比例换算
  • 无 AEC 的模拟/数字麦，有的项目会用约 0.03 量级目标；穿戴类需单独约定

原则： 靠 MIC 灵敏度 + 模拟增益 凑幅度；数字增益保持 0，不要用软件硬放大糊弄。

查看前建议先做 高通 去直流与部分底噪，再读幅值。

3.3.2 回采通道

回采太小，AEC 参考不够；太大可能削波，谐波跟着变差。

3.4 总谐波失真（THD）

THD 差会伤唤醒与主观听感；是否「差一点就显著掉唤醒率」，最好结合你们自己的对比实验，但通路验收仍应先有硬指标。

录法（Mic 通道）：

1. 用校准音把 DUT Mic 处调到 本机场景验收音量（dBA）
2. 保持音量不变，播放扫频并 自播自录
3. 对录音算各频点 THD

远场应用（聆听距离 ≥ 约 3 m）

近场应用（≤ 约 1 m）

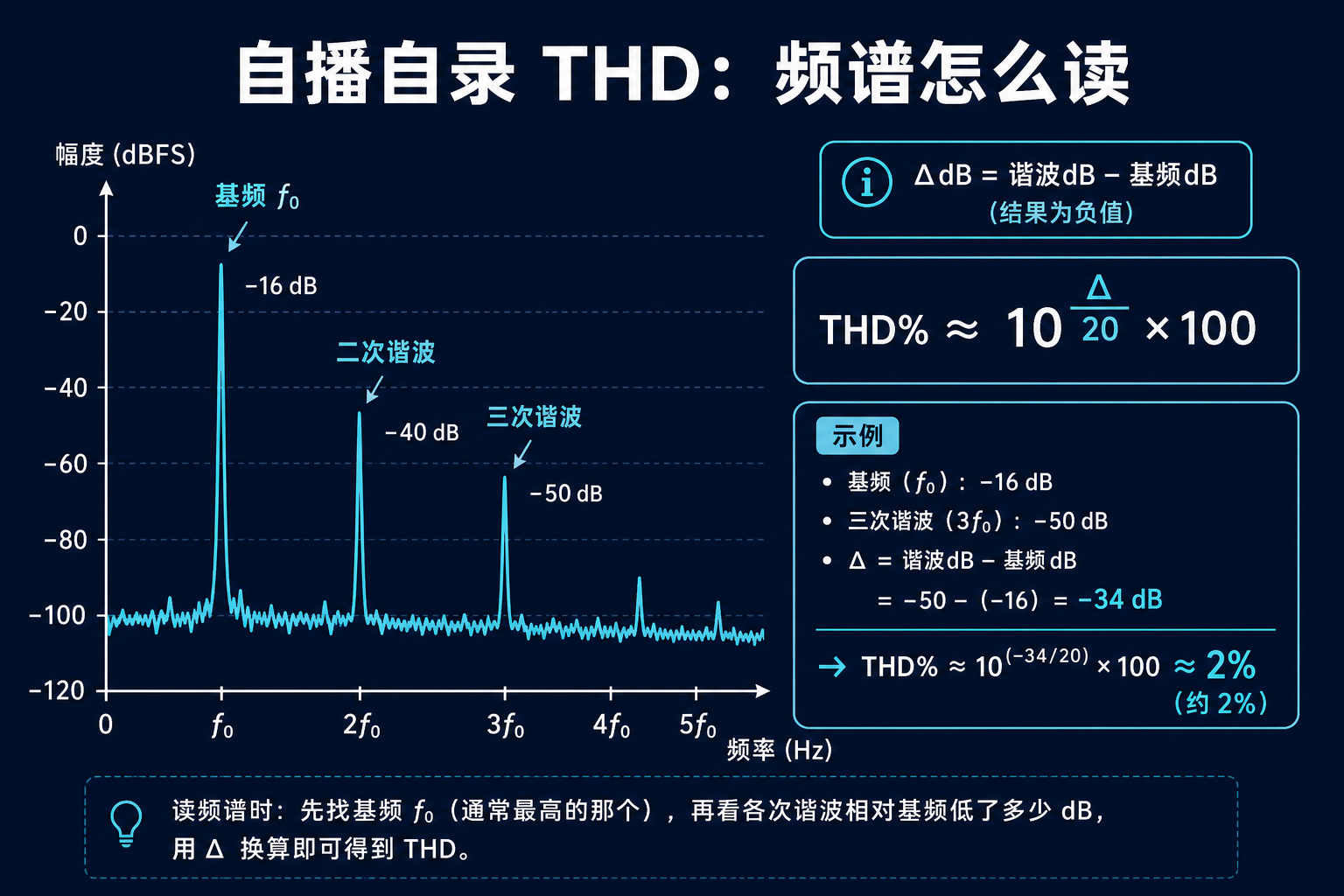

频谱怎么算（实用公式）

频谱里最高峰多为基频；2/3 次等为谐波。设基频与「最突出谐波」的幅度差为 (\Delta)（dB，通常为负）：

THD(%) ≈ 10^(Δ / 20) × 100

例 1（达标）： 基频 −16 dB，三次谐波 −50 dB，(\Delta = -34) dB

THD ≈ 10^(-34/20) × 100 ≈ 2.0%

例 2（不达标）： 基频 −27.6 dB，三次谐波 −36 dB，(\Delta = -8.4) dB → THD 明显偏大。

注意： 若某频点基频本身很弱，软件可能「假超标」。应和邻近已达标频点的 谐波绝对能量 对比；基频弱而谐波并不真大时，需人工复核。

Mic 上谐波很多时：先查 喇叭自身 THD / 选型，再查 腔体结构振动（见 3.12）。
回采通道 若谐波多且接在功放后，优先查功放失真；回采 THD ≤ 约 3% 时对算法影响通常不大，但可能影响听感。

更细的摆位、录后分析与 %↔dB 换算，见 喇叭失真验证专文。

3.5 麦克风通道信噪比（SNR）

1. 全 / 半消声室，人工嘴先做 100～8000 Hz 频响校准
2. 播放 100～8000 Hz EQ 白噪声，Mic 处 63 dBC，录约 10 s
3. 停播，空录约 10 s
4. 重采样 16 kHz，频谱点数示例 256

目标（越高越好）：

每个频段最多允许 1 个点 略低于标准线，且不应低于该频段标准的约 10% 量级（按项目细则执行）。

3.6 直流偏置

分析时用截止约 1 Hz 的低通，排除噪声干扰后再看直流。

3.7 回采通道电噪声

1. 最大音量播放白噪声，记回采幅度 (A_{signal})
2. 不播放，记回采幅度 (A_{noise})
3. 去直流后再比

标准（经验）：

• (A_{signal}) 相对电噪声应大于约 66 dB
• 无播放时回路不应有异常噪声

3.8 恒频干扰

安静环境录音看频谱，是否有「钉子」一样的恒定单频。

• 在幅度/增益达标前提下，谐波类恒频在约 −90 dB 以下通常可接受
• 外部噪声引入的恒频需单独评估

排查： 供电是否干净（可考虑 LDO 给麦阵供电）、Mic 走线是否与 LED / 触控等串扰。

3.9 抗混叠

Mic 与回采都需要有效低通，滤掉约 8 kHz 以上 易混叠成分。可用 1～15 kHz 测试音自播自录或外播检查。

外播示例（约 50 cm、63 dBC）：频谱点数约 1024

• 观察约 6～7 kHz 对照能量与「折痕」处差值
• 经验：7 kHz 折痕处相对对照 < −40 dB；6 kHz 处 < −70 dB

无低通会出现明显混叠镜像；加低通后应干净。回采同样检查。

实机深挖（16 kHz loopback + 驱动顺序 + loopbacka/b）： 见专文 Loopback 抗混叠实测。

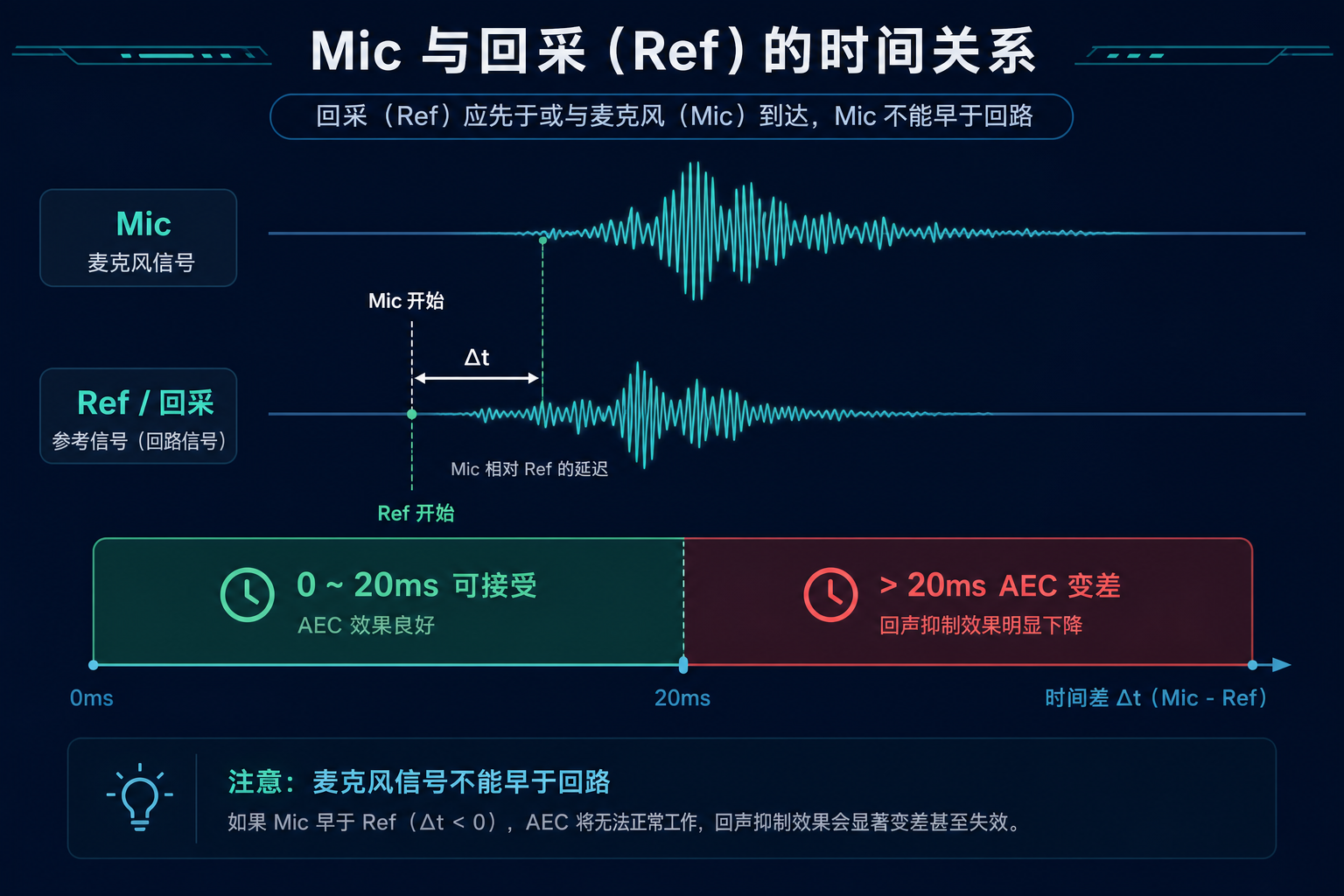

3.10 麦克风相对回采延时

• 目标：0～20 ms
• 麦克风不能早于回采（Ref 应可作为「先发生的播放参考」）
• 约 20 ms 内：一般在算法容差内
• 到约 25 ms：AEC 往往难以到最优

可用 THD 扫频音、回采幅度音对照波形读取延时。

3.11 麦克风通道同步性

通道必须同步。板级模拟麦可用 1 kHz 电信号 灌入，相位差一目了然。
数字麦、带结构的整机同步，宜在消声室用声学法验证。

3.12 结构共振 / 震动 / 异音

自播自录扫频（出声口约 50 cm、约 76 dBC）时观察：

谐波能量经验门槛（在 Mic 幅度达标前提下；数字麦分析前可按项目放大约 11.5 dB 再看谱）：

• 2/3 阶谐波能量不超过约 −60 dB
• 4 阶以上不超过约 −75 dB

EQ 注意： 只削超标频段。削太宽会导致整体变轻，验收时又把功率拧大，把别的频段「拧坏」。

3.13 麦克风通道气密性

密封差会影响唤醒打断；油烟机、扫地机等强自噪场景更敏感。

可豁免： 麦离扬声器/自噪声源很远（约 0.5 m 以上），或麦模组与扬声器在 完全独立腔体。

方法：

1. 扬声器约 50 cm，Mic 处约 63 dBC，循环扫频，录多个周期
2. 用阻尼/橡皮泥等 封住收音孔，再录多个周期
3. 各频点密封前后能量差宜 > 15 dB；密封后应接近底噪

改进： 要有真正的密封层（硅胶/橡胶等），不建议只靠打胶或高开孔率泡棉；注意侧向厚度别太薄。

四、和语音唤醒链路怎么串起来？

建议顺序：先过本文硬件清单 → 再采稳定的 Mic+Ref → 再调唤醒与 AEC。

五、实操检查清单

寄样前

• 能同时录 Mic + 回采
• ≥40 min 长时：自播自录 + 外放，延时稳定、无明显丢帧

裸板

• 相位一致（模拟电测）
• 麦序正确（≥4 麦）
• 各麦幅值差 ≤ 3 dB（抽测频点）

整机

• Mic / 回采幅度达标，数字增益为 0
• 近场或远场 THD 按频段落在表内
• SNR 分频段达标
• 直流偏置、回采电噪声、恒频干扰可接受
• 抗混叠合格
• Mic 相对 Ref：0～20 ms，且麦不早于 Ref
• 无异常共振 / 震动 / 异音
• 气密性（若适用）密封前后 > 15 dB

总结

麦克风阵列音频评测，本质是确认：采得齐、采得稳、采得干净、和回采对齐。
把裸板一致性与整机 THD / SNR / 延时 / 结构 / 气密性逐项关门，唤醒和 AEC 才有资格谈「再调一调」。
