MS12 DRC：RF / LINE 模式下 PCM 与 Dolby 的电平怎么走

这篇写什么？

TV / STB 开 MS12 做杜比解码 / 转码时，DRC（Dynamic Range Control） 决定「动态范围怎么压」和「对白响度对齐到哪」。常见选型：

• RF：偏电视 / 广播链路，往往在 LINE 归一后再 +8 dBr（或地区相关的 +11 dBr）
• LINE（含 off 常按 LINE 处理）：对白归一到约 -31 dBFS，平台少做出口补偿
• Auto（公版 UI 默认）：按产品策略在模式间自动选

同一条 -23 dBFS 标准片，走 None（PCM 出） 还是 Auto（Dolby 出），进 MS12 前后电平会完全不一样；而且 Android 11 / 12 / 14 对 PCM 源的处理并不相同。本文把概念、UI、地区标准、版本差异和四条路径写清楚。

测试前提

• 认证 / 对比响度请用 杜比 SDK 指定的标准测试信号（见文末答疑）
• 系统音量开到最大，避免被系统音量曲线再削一层

一句话：

Settings → Dolby DRC Mode
  → LINE：对白往 -31；RF：再抬到约 -23（DVB）或 -20
  → 看 Android 版本：PCM 进库前是否 -8、MS12 参数是否被强制 LINE
  → 再看 None / Auto：PCM 出谁补 +8，Dolby 出谁交给后级 TV

〇、UI 在哪、怎么查当前模式

设置路径：

Settings → Device Preferences → Display & Sound → Sound → Dolby DRC Mode

公版默认常见为 Auto。改 UI 后，Android 12+ 往往经 OutputModeManager.setDoblyMode(...)（如 LINE_DRCMODE）去写节点。

节点与 Settings：

# 读当前 DRC 控制节点
cat /sys/class/audiodsp/ac3_drc_control

# 读 global
settings get global drc_mode

节点取值（平台约定，以你们分支为准）：

手动打开 RF（调试用）：

echo drcmode 3 > /sys/class/audiodsp/ac3_drc_control
echo drchighcutscale 0 > /sys/class/audiodsp/ac3_drc_control
echo drclowboostscale 0 > /sys/class/audiodsp/ac3_drc_control

手动打开 LINE / 关闭类行为（调试用）：

echo drchighcutscale 0 > /sys/class/audiodsp/ac3_drc_control
echo drclowboostscale 0 > /sys/class/audiodsp/ac3_drc_control
echo drcmode 2 > /sys/class/audiodsp/ac3_drc_control
settings put global drc_mode 0

HAL 侧通过读节点决定当前模式；Android 12+ 在 dynamic_get_dolby_ms12_drc_parameters 一类接口里还有额外规则：若当前输入是 PCM，传给 MS12 的 DRC 参数常被强制为 LINE；若是 MS12 可编解码的 Dolby 格式，才用 UI 选中的 RF / LINE。

一、DRC 在干什么？（压缩 + 对白归一）

1.1 动态范围压缩（直觉）

DRC 把「最大声」和「最小声」的差距压到可控范围，避免爆炸突然过大、对白突然过小。示意（阈值举例 -20 dBFS，高于阈值的被压）：

原始：     对话 -31 dB          爆炸  0 dB
              ↓ Apply RF DRC（压爆炸）
           对话 -31 dB          爆炸 -11 dB
              ↓ Add Gain（如 +11 dB）整体抬响度
           对话 -20 dB          爆炸  0 dB

1.2 对白响度归一（Line / RF 的电平锚点）

杜比节目里带有 实时对白响度元数据。在 LINE（line mode on/off 一类）下，解码后会把对白校准到标准 -31 dBFS。
例如对白元数据为 -24 dBFS，则解码后会再施约 -7 dBr，落到 -31 dBFS。好处是不同节目、不同制作方，对白听感更一致。

切到 RF 时，会在 LINE 归一结果上再加增益，常见：

所以：LINE ≈ 锚在 -31；RF ≈ 再抬到地区要求的听感目标。

1.3 MPEG1L2 / 外部解码进 MS12

MS12 不含 MPEG1 Layer II 解码器，一般由 SoC 外部解码后再进 MS12 做 DAP 等处理。杜比侧要求：

无论 MS12 的 DRC 设为 LINE 还是 RF，外部解码后的 MPEG1L2（以及同类送入）应对白平均响度先到 -31 dBFS，再进 MS12。

用 SDK 标准 MPEG1L2 片（尤其 DTV RF INPUT）时，解码输出对白平均响度一般在 -23 dBFS，因此常见做法是 先衰减 8 dBr → -31，再进 MS12：

• MS12 RF：内部杜比解码或外部 PCM/MPEG/AAC 等，从 -31 再 +8 → -23 输出（PCM 出路径）
• MS12 LINE：不加增益，保持 -31 输出

AML 对 PCM 片源的 -8 dB：并不等于「标准写死必须减 8」。目的往往是让 -23 标准 PCM 片进 MS12 前也落到 -31，和杜比路径对齐，方便 loudness 联调。减多少取决于片源与地区目标，不是任意猜数。

1.4 地区响度标准 → mixgain

不同地区目标响度不同，Audio HAL 里常见按 TV 标准选衰减 / 抬升量，例如：

int get_ms12_syss_mixgain_target(void)
{
    int target = 0;
    switch (active_tv_standards) {
    case DVB:
        target = DRC_RF_MODE_ADD_LEVEL + DVB_LEVEL;
        break;
    case ATSC:
        target = DRC_RF_MODE_ADD_LEVEL + ATSC_LEVEL;
        break;
    case DTMB:
        target = DRC_RF_MODE_ADD_LEVEL + DTMB_LEVEL;
        break;
    case ISDB:
    case SBTVD:
    default:
        target = DRC_RF_MODE_ADD_LEVEL;
        break;
    }
    return target;
}

排「功放表头数值不对 / HDMI 接功放电平怪」时（如 SEI700SKY-98 一类），除了 RF/LINE，也要确认 当前 TV 标准枚举 有没有走错分支。

1.5 PCM 出 vs Dolby 出（MS12 能力边界）

文中 None ≈ PCM 出，Auto ≈ Dolby 出（测试叫法）。

二、Android 11：RF / LINE 四条路径（经典 ±8）

下面两节对应公版早期、也是原文主体：Android 11 上用 -23 dBFS Dolby / MPEG（PCM）标准片测得的链路。

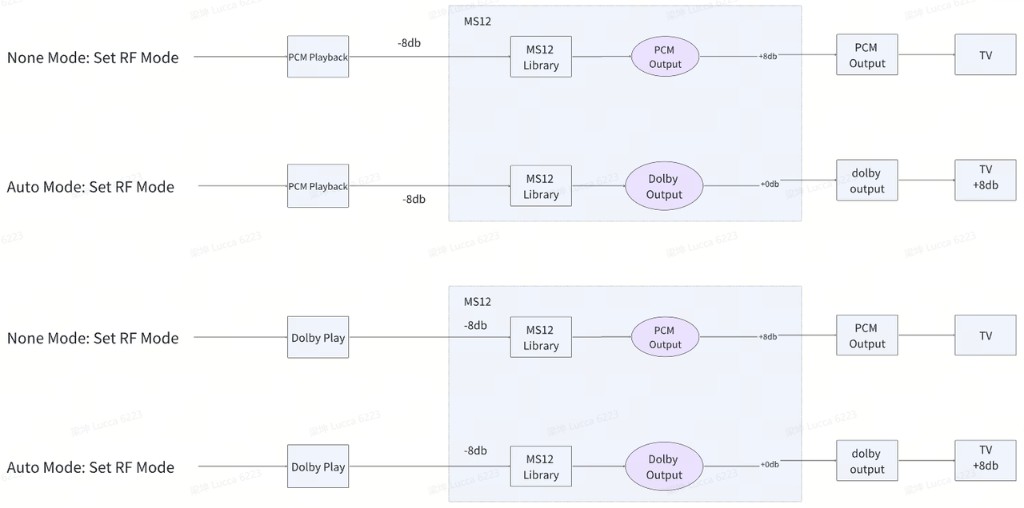

2.1 DRC = RF（A11）

1. PCM 源进 MS12 前：平台 -8 dB → 进库约 -31 dBFS
2. Dolby 源：MS12 库内官方 -8 dB → 约 -31
3. PCM 出口：统一 +8 → 回到 -23
4. Dolby 出口：+0，约 -31
5. 后级 TV：对 MS12 出的 Dolby 再按 DRC / 元数据增益（常见再 +8）

口诀：A11 RF = 先掉 8，PCM 出补回 8；Dolby 出不补，交给 TV。

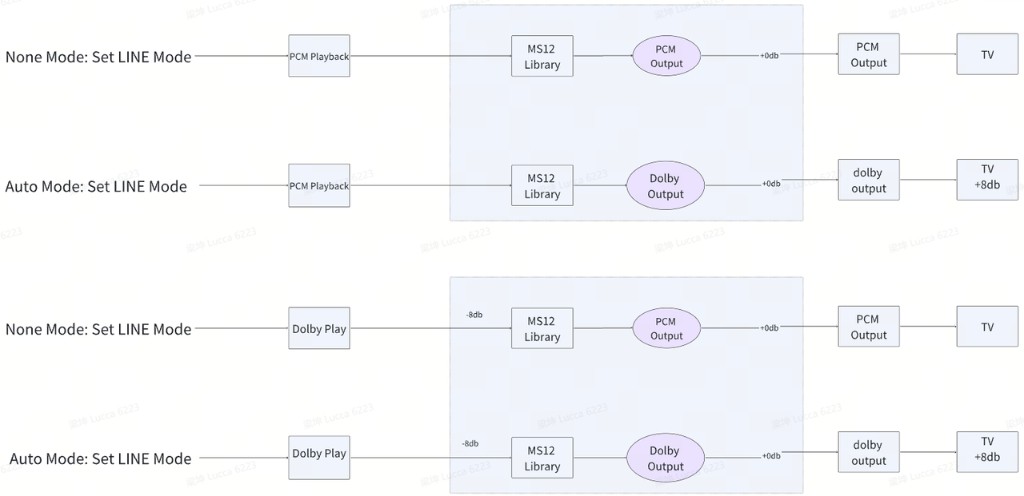

2.2 DRC = LINE（A11）

1. PCM 源：平台 不预衰减，进库仍 -23
2. Dolby 源：库内仍 -8 → -31
3. 出口一律 +0（PCM 出 / Dolby 出都一样）
4. Dolby 再编码：流内带 DRC 曲线；LINE 下后级通常 不再做平台式 +8
5. 纯 PCM 出：没有 DRC metadata；后级要按码流 DRC 处理，必须自己解杜比并读 metadata

同一音量键下，LINE 里 Dolby 源常比 PCM 源轻约 8 dB——是路径设计结果。

口诀：A11 LINE = PCM 原样进；Dolby 仍 -8；出口不补。

三、Android 12：PCM 路径改了什么？

相对 A11，杜比源路径大体不变；变化集中在 PCM 源 + 传给 MS12 的 DRC 参数：

要点：A12 在 RF + PCM 出 时，用「不预衰减 + 强制 LINE 参数」避免对 PCM 再做 RF 那套抬升，听感/电平策略和 A11 不同。排问题务必先确认 Android 大版本。

四、Android 14：在 A12 上再差一刀

主体与 Android 12 一致，AML 公版类逻辑里常见差异是：

SEI 公版（非 AML）补充： LINE 模式下，PCM 进 MS12 前仍 衰减 8 dB，目的是与 Dolby 片源响度对齐。同一 Android 14，产品分支不同，LINE + Dolby 出时 PCM 是否 -8 可能相反——工单里务必写清是 AML 还是 SEI 公版改动。

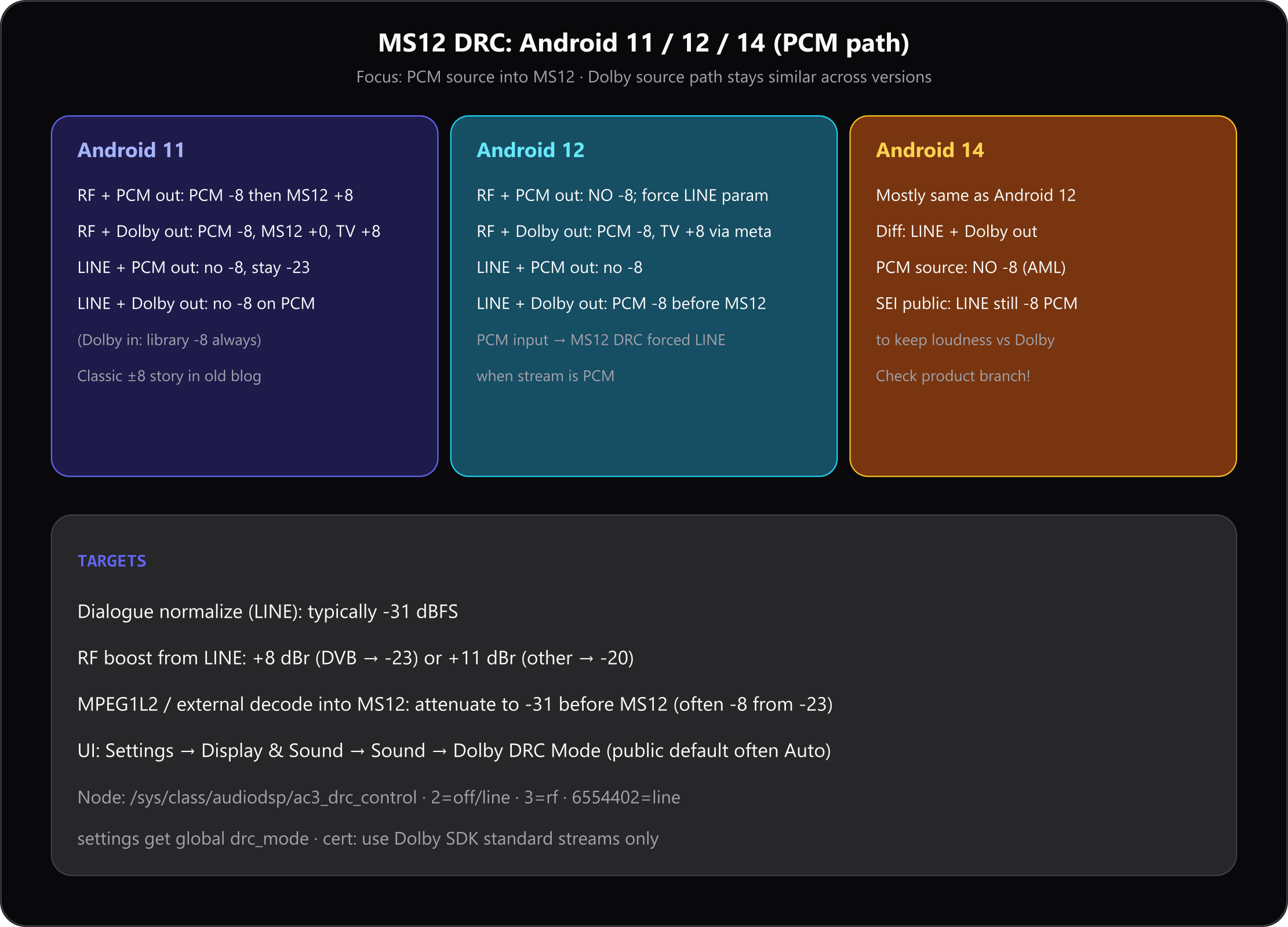

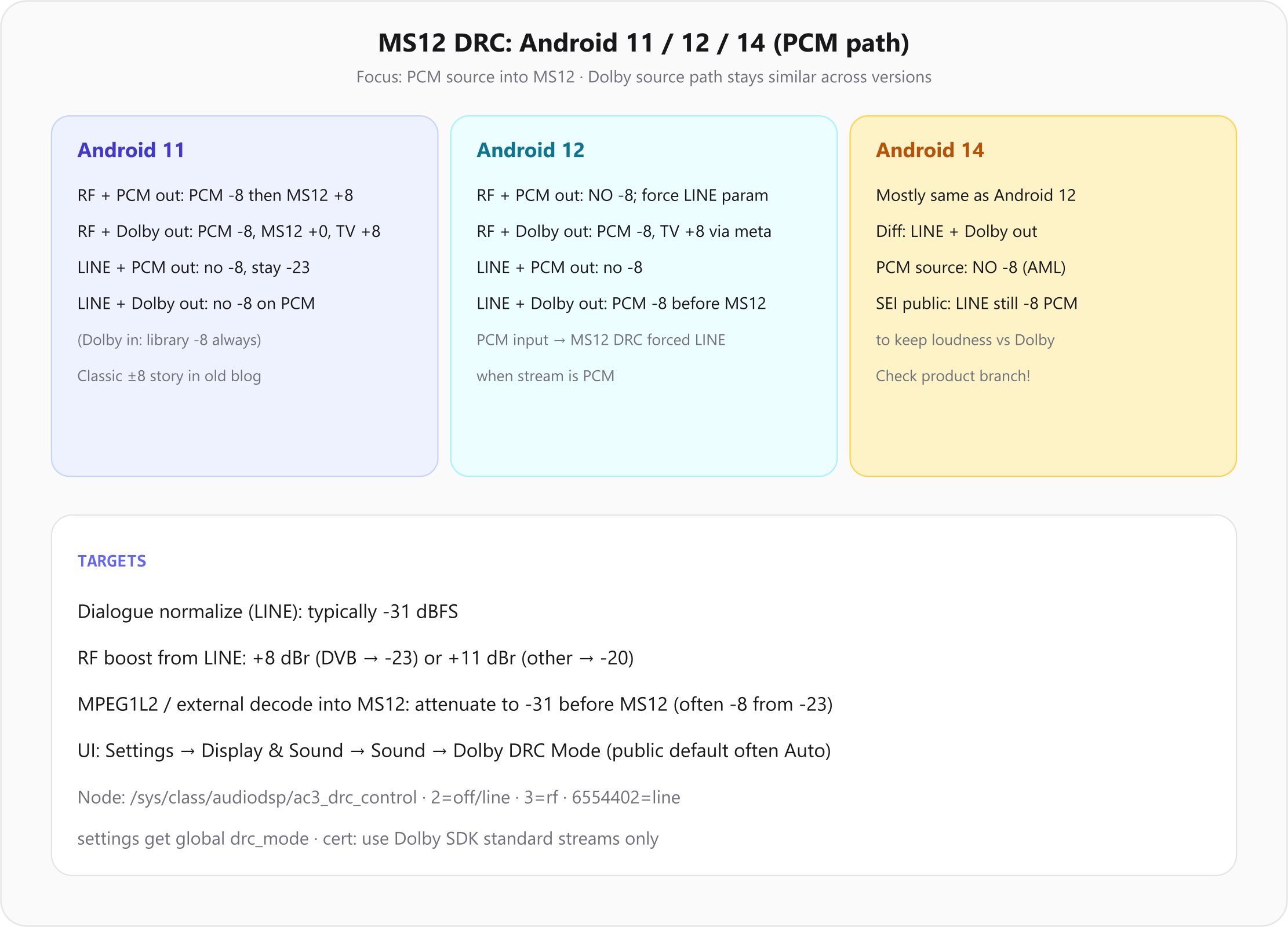

五、三版本对照（排音量时先看这张）

排查「同一片源 None / Auto 响度差一截」：

1. 确认 Dolby DRC Mode（UI / 节点 / drc_mode）
2. 确认输出是 PCM 还是 Dolby（None / Auto）
3. 确认 Android 大版本 + 是否 SEI 改动
4. 用杜比 SDK 标准片 + 最大系统音量 复测
5. 差是否整 8 dB（或地区相关的 11 dB）——对上表里的预衰减 / 补回 / TV 元数据

相关：系统音量见 Android 音量设置流程；切口后 DRC 从 LINE 变 RF 见 HDMI 切无信号再切回。

六、杜比侧常见问答（摘要）

Q1：DRC 对片源有要求吗？一定要标准片吗？
认证只测杜比提供 / 指定的测试信号。有疑问用 SDK 标准信号复现后再问杜比，不要拿非指定片源扯认证结论。

Q2：MPEG1LII「标多少出多少」——先衰到 -31 后，RF/LINE 是否都直接出 -31？
外部解码标准 MPEG1LII 对白平均宜在 -23；进 MS12 前 -8 → -31。之后：

• RF：从 -31 +8 → -23 输出（适用内部杜比与外部送入的 MPEG/AAC 等）
• LINE：保持 -31，不再加增益

Q3：Dolby 出和 PCM 出有何不同？
PCM：喇叭 / SPDIF / HDMI PCM，可走 DAP 或 PCM RENDERER。
Dolby 再编码：需下游解杜比；可携带 DRC metadata，后级 TV 再执行。

七、小结

• 概念：DRC = 压动态范围 + 对白归一；LINE ≈ -31，RF ≈ 再抬到 -23/-20（看地区）。
• 外部 PCM/MPEG 进 MS12：目标先进到 -31；A11 上常见平台 -8；A12+ 对「RF + PCM 出」改为不 -8 并强制 LINE 参数。
• A11：RF 经典「先 -8，PCM 出 +8，Dolby 出交给 TV」；LINE 则 PCM 原样、Dolby 仍 -8、出口不补。
• A12 / A14：以 PCM 路径差异为主；A14 AML 在 LINE + Dolby 出 上对 PCM 不再 -8，SEI 公版 LINE 仍可能 -8 对齐杜比。
• 排障先钉死：UI 模式、节点值、输出格式、Android 版本、TV 标准（mixgain）、是否标准片。

记住一句话：谁在 -8、谁在 +8、谁把 +8 交给 TV、当前是 A11 还是 A12/A14——MS12 的 DRC 音量问题就好拆了。
