Android 音量设置流程：AudioPolicy 与 AudioFlinger 如何配合

这篇写什么？

按一下音量键，屏幕上的格子变了，声音也变了——中间其实是 AudioPolicy（策略） 和 AudioFlinger（混音执行） 一起干活。厂商适配音量时，几乎都会碰到两件事：

1. 软音量：在软件侧（Track / Mixer）把 PCM 乘上增益
2. 硬件音量：写到芯片 / 功放寄存器（或经 HAL 设 port gain）

最终听到的声音 = 两者（再加 EQ、MS12 DAP 等）叠在一起。

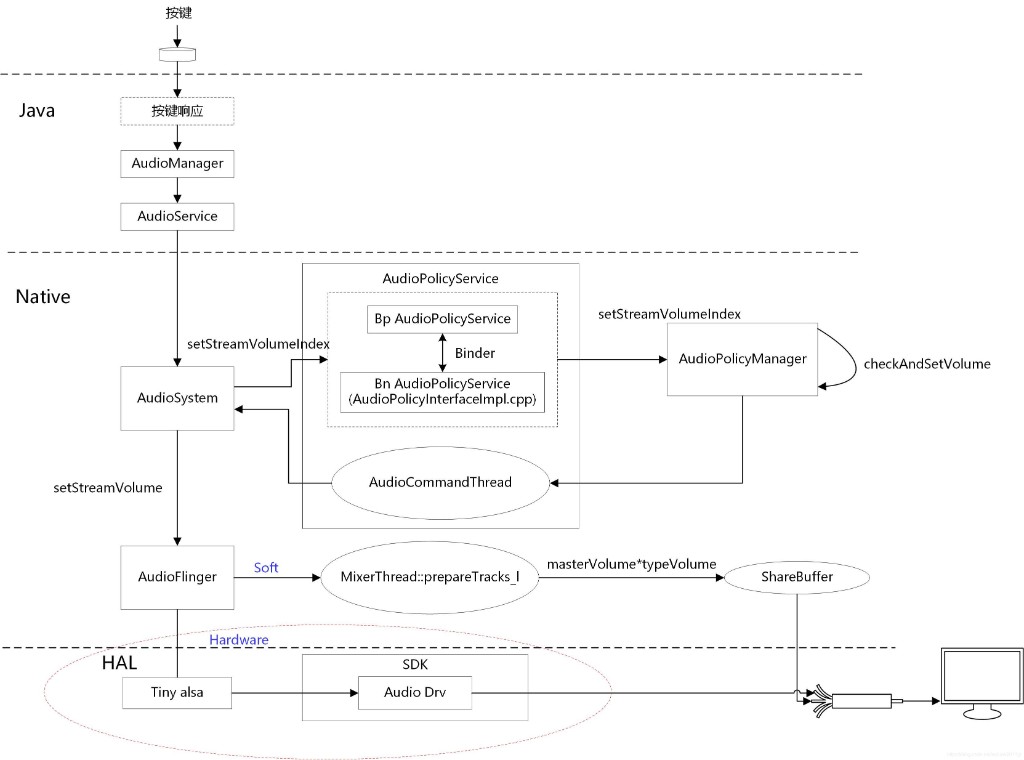

一句话：

按键 → AudioService 记 index、刷 UI
     → AudioSystem → AudioPolicy 算 volumeDb / 下发
     → AudioFlinger 软音量（master × stream × track）
     → HAL 软处理 / 硬件增益 → 喇叭

相关：TV 切到 HDMI-IN 的 Patch 流程。

一、先分清两层：谁负责「记」、谁负责「算」、谁负责「乘」

所以调试时别只盯一个进程：

• UI 变了、声音没变 → 多半卡在 Policy→Flinger/HAL
• 声音变了、UI 不对 → 多半卡在 Java index / alias
• 媒体小声、HDMI-ARC 却满幅 → 常见是 硬音量 / 固定音量设备 策略

二、Java 层：响应按键 → 记下 index

2.1 入口链路（概念）

音量键 / 触控调节
  → AudioManager
  → AudioService
       handleVolumeKey
         → adjustSuggestedStreamVolume   // 判断调哪路 stream
           → adjustStreamVolume          // alias、device、发消息
             → Handler: MSG_SET_DEVICE_VOLUME
               → setDeviceVolume
                 → applyDeviceVolume_syncVSS
                   → AudioSystem.setStreamVolumeIndex(...)  // 进入 Native

2.2 几个容易晕的点

1）Suggested stream ≠ 最终 stream
adjustSuggestedStreamVolume 会结合「用户是否锁了音量控制流」「当前真正活跃的流（音乐 / 铃音 / 通知…）」选出最终 streamType。电视上多数流常 alias 到 MUSIC，所以你会看到「调铃音也在动媒体曲线」一类现象——往往是 alias 设计，不是乱调。

2）Alias 组别
不同 streamType 可能共享同一套音量策略（mStreamVolumeAlias）。adjustStreamVolume 先解析 alias，再 getDeviceForStream 找当前输出设备。

3）消息机制
真正「把 index 写进设备状态」常走 Handler（如 MSG_SET_DEVICE_VOLUME → setDeviceVolume），避免在按键线程里塞太多同步工作。setDeviceVolume 还会把同一 alias 下其它流一并 apply，所以 log 里会刷很多 stream——跟当前关心的那一类即可。

4）index 是刻度，不是 dB
applyDeviceVolume_syncVSS 算出的 index 是 UI 进度（例如音乐 0～15）。静音、A2DP 绝对音量、full volume 设备等会改 index 算法。最后调用：

AudioSystem.setStreamVolumeIndex(streamType, index, device)

Java 层到此基本结束；真正响度计算在 Native。

三、Native：Policy 算策略，Flinger 做软音量

3.1 AudioSystem → AudioPolicyService

AudioSystem::setStreamVolumeIndex 通过 Binder 找到 media.audio_policy，转到：

AudioPolicyManager::setStreamVolumeIndex
  → 按 stream 取 attributes / volume group
  → setVolumeIndexForAttributes
       → setVolumeCurveIndex（记下曲线上的 index）
       → 遍历活跃 output
       → checkAndSetVolume（算 volumeDb 并 setVolume）

这里体现 Policy 的价值：不是简单 index → 音量，还要看：

• 当前是否静音、通话 / BT SCO 互斥
• 固定音量设备（有的通路强制 0 dB 软件衰减，改交给耳机或功放）
• 多 strategy 抢同一输出时的优先级（硬件增益场景尤其明显）
• TV 等平台上，是否用 MUSIC 曲线统一驱动、开机动画期间特殊衰减等

算完后 outputDesc->setVolume(...)，把结果交给执行侧；必要时再 setVoiceVolume。

3.2 AudioFlinger：软音量在混音时落地

软音量经典形态（示意）：

最终增益 ≈ masterVolume × streamTypeVolume × trackVolume × VolumeShaper …

在 Direct / Mixer 线程的 prepareTracks_l 里，会对活跃 track 调用类似 processVolume_l：

• 主静音 / 流静音 / 播放限制 → 增益置 0
• 否则按上面公式算左右声道
• 有 effect chain 时，音量常交给 effect；否则 setVolumeForOutput_l 直接设输出

可以记： Policy 决定「这一路该多少」；Flinger 在 每条 track / 每次混音准备 时把数乘到 PCM（或交给下游）。

四、HAL：硬件增益与写数时再乘一遍

到芯片侧，常见两条腿：

4.1 端口配置：adev_set_audio_port_config（配置阶段）

Framework / Policy 通过 port config 下发 GAIN 时，HAL 会：

1. 校验 AUDIO_PORT_CONFIG_GAIN
2. 在 patch 列表里找到对应补丁
3. 按 sink / source 角色写入 sink_gain[] / src_gain[]
4. 扬声器增益变化时做 easing（淡入淡出），避免「咔」一下跳变
5. 若走 Dolby MS12，可能同步 DAP postgain / main volume

这是「把策略增益记进 HAL 设备状态」。

4.2 数据处理：audio_hal_data_processing（写流阶段）

真正出 PCM 时，HAL 常再：

• 按输出格式分支（IEC61937 / AC3 / DTS / PCM32 / TV 8ch 映射…）
• 对 SPK/HP 乘上 sink_gain、EQ、线路增益等
• MS12 管音量时，软件侧可能 强制 volume=1.0，避免双重衰减
• easing 进行中时，由 ease 进程接管，而不是再暴力 apply_volume

所以：同一套 index，可能一部分在 Flinger 软乘，一部分在 HAL/MS12/功放——查「为什么音量不线性」时要两边对照。

五、软音量 vs 硬件音量（适配时怎么选）

TV / Soundbar 上常见策略：

• 喇叭：偏硬件增益 +（可选）软 easing
• HDMI-ARC / 部分数字口：软件常固定 0 dB，音量交给回传设备（CEC/功放）
• A2DP：看是否支持 AVRCP 绝对音量，决定 HAL 是否还要再衰减

六、排查清单（实用）

1. UI index 变了吗？（Java sendVolumeUpdate）
2. Policy 是否算出合理 volumeDb？（checkAndSetVolume / 曲线）
3. Flinger track 软音量是否更新？（processVolume_l / mute）
4. HAL sink_gain 变了吗？（adev_set_audio_port_config）
5. 写 PCM 时是否又乘了一次？是否与 MS12 双重控制冲突？
6. 当前设备是 SPEAKER 还是 ARC/耳机？ 策略可能完全不同

Log 建议同时抓：audioserver、audio_policy、HAL 音量相关 tag；只抓一层很容易误判。

总结

Android 音量不是「一个 API 改寄存器」这么简单，而是：

1. Java 负责交互与 index
2. AudioPolicy 负责曲线、设备、优先级 → dB
3. AudioFlinger 负责混音路径上的软音量
4. HAL 负责硬件增益与出流时再应用

把 软 / 硬分工 和 当前输出设备 想清楚，音量适配和「调了没反应」类问题会好查很多。
