语音唤醒代码流程：audio_preprocess 从打开到读数

这篇写什么？

Soundbar / 带麦设备上的「OK Google」一类远场唤醒，表面上是 Assistant 在听，底下往往是：

麦阵 + 回采 Ref
  → HAL 里做 AEC/NS（可选）
  → 唤醒引擎出事件
  → 再拉 AudioRecord 给云端 ASR

本文按 代码调用链 把 audio_preprocess_* 从开机打开到读数、再到关闭捋清楚，并对比 谷歌原生架构 与 HAL 内优化架构。

一句话：

adev_open → preprocess_open（建 speech_info / 麦配置）
Assistant AudioRecord → open_input → preprocess_start（选库、起 AEC、起麦）
回调写队列 → preprocess_read 读出
standby/close → stop / close / release

相关：Google 远场与 HAL AEC、Mic + Ref、多路唤醒。

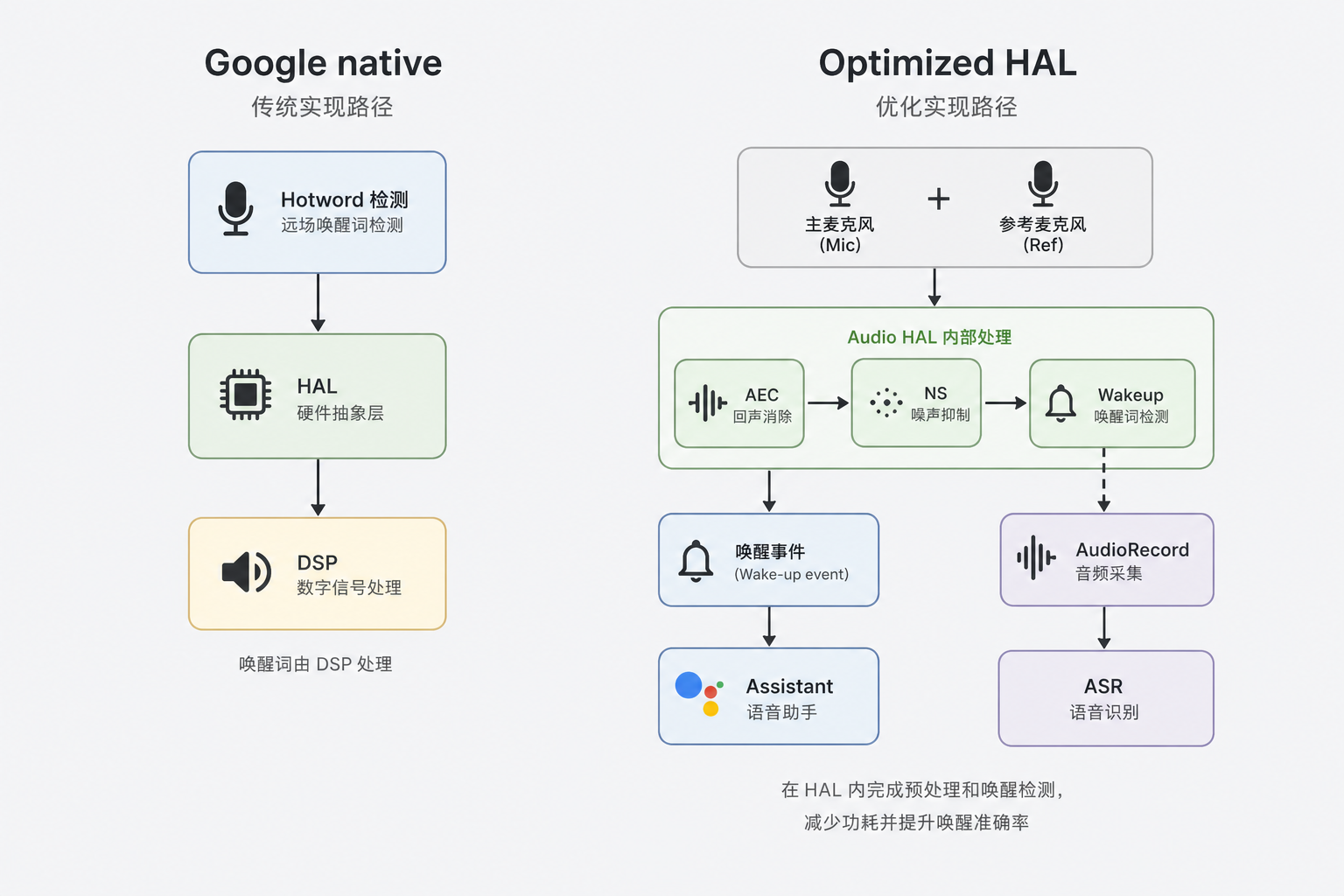

一、架构：原生 vs 优化后

1）谷歌原生（示意）

常见路径更「分层清晰」：

• 热词 / DSP 或专用通路做唤醒
• Assistant 再通过 Framework 录音做识别
• HAL 主要负责采数，重算法不一定落在 primary HAL 里

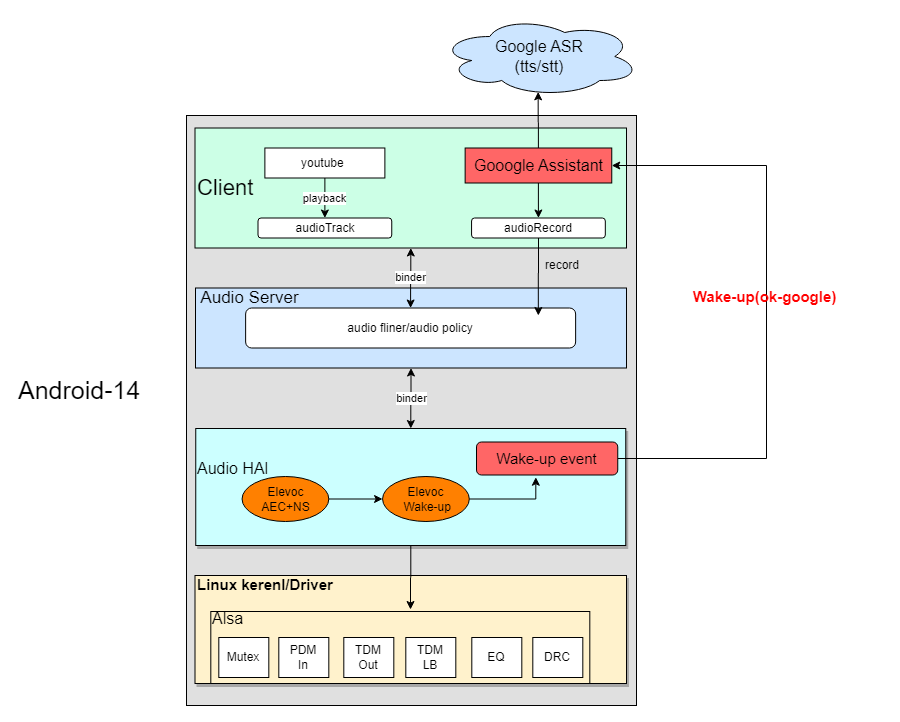

2）优化后：在 Audio HAL 里做 AEC + 唤醒

对比一句话：

原生：唤醒多在专用/系统通路，HAL 偏「采数」
优化：Mic+Ref 在 HAL 里先 AEC/NS 再唤醒，事件回调上层，再 AudioRecord 拉流做 ASR

示意对比：

这样改的动机通常是：产品麦阵/功放拓扑固定，把 回声消除与唤醒 和 产品类型、通道数 绑在同一套 HAL 配置里，便于量产换型。

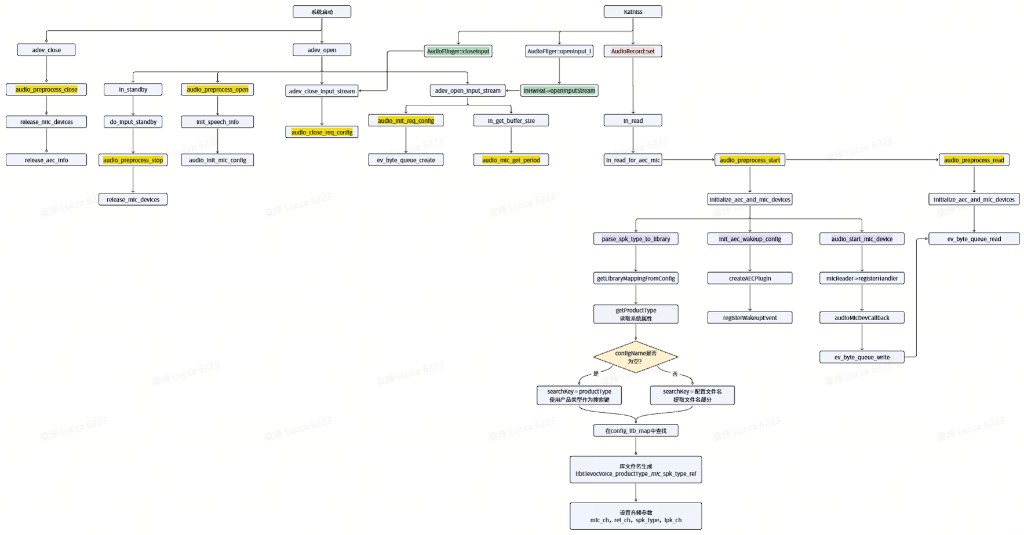

二、总流程分五色（对应实现阶段）

下面按调用顺序展开。

三、系统初始化（开机 / adev_open）

系统启动
  → adev_open
  → audio_preprocess_open
       → init_speech_info
       → audio_init_mic_config

此时往往 还没开始真正录音，只是 HAL 打开时把语音预处理模块备好。

四、配置请求（打开输入流）

当 Framework 打开录音输入时：

AudioFlinger::openInputStream / InHWHal::openInputStream
  → adev_open_input_stream
  → audio_init_req_config   // 为该路请求建配置与 byte queue
  → in_get_buffer_size / audio_mic_get_period

Assistant（如 Katniss）侧典型触发：

AudioRecord::set
  → AudioFlinger::openInput_l
  → adev_open_input_stream

五、核心处理：audio_preprocess_start（最关键）

真正「选哪套算法库、起麦、起 AEC」多在 start：

audio_preprocess_start
  → initialize_aec_and_mic_devices
       ├─ 产品/库映射（见下）
       ├─ init_aec_wakeup_config → createAECPlugin → 注册唤醒事件
       └─ audio_start_mic_device → 注册回调 audioMicDevCallback

5.1 产品类型 → 动态库名

parse_spk_type_to_library
  → getLibraryMappingFromConfig / getProductType（读系统属性）
  → 决定 searchKey
  → 在 config_lib_map 里查找
  → 生成库名并加载

searchKey 怎么选：

库名常见模式（示意）：

libElevocVoice_{productType}_{mic_ch}mic_{spk_type}_{ref_ch}ref

含义拆开：

同时会落下 mic_ch / ref_ch / spk_type / spk_ch 等运行参数。

换机型却唤醒变差，优先查：属性 productType、cfg 名、通道数是否和库后缀一致。

5.2 AEC 与唤醒

init_aec_wakeup_config
  → createAECPlugin
  → 注册 wakeup 回调 / 事件

命中热词后，HAL 侧抛 Wake-up event，上层 Assistant 进入会话，再持续 AudioRecord 读识别流（可上云 ASR）。

5.3 启动麦设备与回调

audio_start_mic_device
  → 注册 handler
  → audioMicDevCallback
       → ev_byte_queue_write   // 处理后的数据写入队列

采数与算法在回调线程跑；读路径与写路径用 byte queue 解耦，避免阻塞 ALSA 周期。

六、音频处理：audio_preprocess_read

上层（经 Flinger）读输入流时：

audio_preprocess_read
  →（必要时再确认）initialize_aec_and_mic_devices
  → ev_byte_queue_read

数据路径示意：

ALSA Mic(+Ref)
  → 回调里 AEC/NS / 唤醒分析
  → queue_write
  → preprocess_read → queue_read → 交给 AudioRecord

唤醒事件是 控制面；preprocess_read 是 数据面。两者配合：先事件叫醒，再拉流识别。

七、清理释放

原则：开流配对关流，open 配对 close，避免 AEC 插件或麦设备泄漏导致第二次唤醒失败。

八、和 Framework 的衔接（便于联调）

Google Assistant / Katniss
  → AudioRecord::set / start
  → AudioFlinger openInput
  → HAL adev_open_input_stream
  → audio_init_req_config
  → audio_preprocess_start（选库、起麦、AEC）
  → 回调写队列；read 出数
  → 唤醒事件回上层 → 云端 ASR（可选）

播放侧（YouTube 等）仍走 AudioTrack → Flinger → 功放；AEC 用 TDM Loopback / Ref 对齐喇叭声，才能在大声播放时还听得清唤醒词——见 Mic + Ref。

九、排查清单

• productType / cfg 名是否指向正确库后缀
• mic_ch / ref_ch 与硬件、ALSA 配置一致
• start 是否走到 audio_start_mic_device，回调是否在写队列
• read 是否在读同一队列（空队列会像「录到全 0」）
• 唤醒事件是否注册、上层是否收到
• stop/close 是否成对，避免二次 open 失败

十、小结

把 audio_preprocess_start 里的 选库菱形 看懂，换机型、换麦数、换 Ref 时就不容易「库加载成功但唤醒奇差」。
