Android 音频框架总览：从 App 到 ALSA 的分层与两大服务

这篇写什么？

做 TV / Soundbar / HDMI 音频时，一堆问题最后都会问到同一句：

声音是从哪一层发出去的？谁决定走喇叭还是 ARC？谁真正打开设备？

本文按 分层架构 把 Android 音频框架捋一遍：入口谁注册、两大服务各干什么、mediaserver / audioserver 怎么起来，以及 AudioPatch 如何把「源 → 宿」接到 HAL。

一句话：

App（MediaPlayer / AudioTrack …）
  → Framework Java + Binder
  → audioserver：AudioFlinger（干活）+ AudioPolicyService（定策略）
  → HAL（audio.primary / policy）
  → TinyALSA / ALSA → 芯片与喇叭

相关：音量设置流程、HDMI-IN Patch。

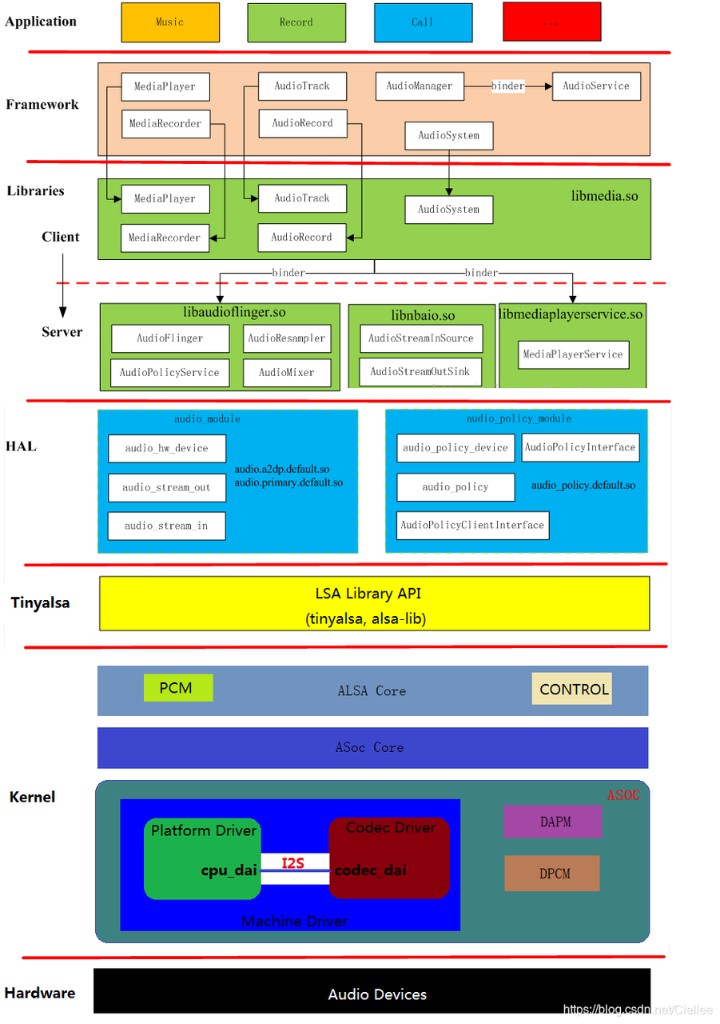

一、先看整张分层图（从上往下）

记两个中枢：

• AudioFlinger：真正混音、开输出、碰硬件（经 HAL）
• AudioPolicyService：设备连接状态、路由策略（定主意；真正 openOutput 仍多在 Flinger 侧执行）

二、AndroidRuntime：框架侧起点与 JNI 注册

系统 Framework 启动路径里，一个重要入口是：

frameworks/base/core/jni/AndroidRuntime.cpp

它更像 系统主线程 / Runtime 侧总装点 之一：注册大量模块的 JNI（native、sensor、media、audioflinger、display、camera、binder…）。
与音频相关的是：在 media 服务完全起来之前，就会把 AudioRecord / AudioSystem / AudioTrack 等 JNI 挂好，让 Java API 能落到 native。

同时源码里大量使用：

sp<IServiceManager> sm(defaultServiceManager());

通过 ServiceManager 添加 / 查找 系统服务。App 侧则通过 Context.getSystemService(...)（底层仍是 Binder + SM）拿到 audio 等服务——理解「安卓一切皆服务」时，从这条线最直观。

三、两大音频服务：Flinger 与 Policy

二者都是 Framework 本地服务，由 audioserver 进程拉起（现代 Android 已把音频从早期 mediaserver 里拆出，见下一节）。

口诀：

Policy 决定「该走哪」
Flinger 负责「真的走」

四、mediaserver 与 audioserver

都由 init 拉起，但 职责与优先级不同。

4.1 mediaserver（偏「媒体播放器」）

mediaserver.rc 里多为 class main，例如启动：

• MediaPlayerService
• ResourceManagerService

main_mediaserver.cpp 典型流程：拿到 ProcessState / ServiceManager → MediaPlayerService::instantiate() → 线程池 join。

4.2 audioserver（偏「音频中枢」，往往更早）

audioserver.rc 常见为 class core，比一般 main 更早进入就绪；zygote 重启时也会 onrestart restart audioserver。

main_audioserver.cpp 核心两句：

AudioFlinger::instantiate();
AudioPolicyService::instantiate();

rc 里还能看到：audioserver 挂掉时会 重启 vendor audio HAL（vendor.audio-hal 等），保证音频服务与 HAL 生命周期绑在一起。

排查「开机无声 / 音频服务反复起」时：先看 audioserver 与 vendor.audio-hal 是否成对崩溃。

五、AudioFlinger：如何挂进 ServiceManager

AudioFlinger 继承大致是：

AudioFlinger
  : BinderService<AudioFlinger>
  , BnAudioFlinger

BinderService<T>::instantiate() → publish() →：

sm->addService(String16(SERVICE::getServiceName()), new SERVICE(), ...);

于是系统里出现可被 Binder 查到的 audio flinger 服务。
智能指针首次引用会走到 onFirstRef()：读 standby 时间属性、设 AUDIO_MODE_NORMAL、挂 HAL factory 回调等——对象真正「可用」。

构造阶段还会创建：

• DevicesFactoryHalInterface / EffectsFactoryHalInterface（对接 HAL / 音效）
• PatchPanel（和 AudioPatch 强相关）
• 主音量、mute、metrics 等状态

承上启下可以记成：

上层 Track / Record / Policy
        ↕ Binder
    AudioFlinger
        ↕ HAL
   primary / a2dp / usb …
        ↕ TinyALSA
      Kernel ALSA

音量路径细节见 Android 音量设置流程。

六、AudioPatch：逻辑「线」，接源和宿

TV 上切 HDMI-IN、DTV、线路输入，几乎都会碰到 Audio Patch：不是「再开一个普通 App Track」那么简单，而是 Framework / Policy 声明：

把某些 source port 连到某些 sink port。

6.1 数据结构（框架认识）

system/media/audio/include/system/audio.h 里：

struct audio_patch {
    audio_patch_handle_t id;
    unsigned int num_sources;
    struct audio_port_config sources[AUDIO_PATCH_PORTS_MAX];
    unsigned int num_sinks;
    struct audio_port_config sinks[AUDIO_PATCH_PORTS_MAX];
};

audio_port_config 描述某一端的配置：采样率、声道、格式、增益，以及 device / mix / session 扩展。

设备侧扩展里关键字段：

struct audio_port_device_ext {
    audio_module_handle_t hw_module;
    audio_devices_t type;   // 如 SPEAKER、HDMI、…
    char address[...];
};

这就是 Framework 与底层 HAL 设备 的衔接点之一：策略层选 type，HAL 打开对应通路。

6.2 谁创建、谁真正连线？

TV HDMI-IN 的线程与缓冲细节，见 TV 切到 HDMI-IN：Audio Patch 流程。

口诀：

port = 逻辑插头（设备或 mix）
patch = 若干插头之间的连线
HAL  = 把连线落到真实硬件路径

七、再往下：HAL → TinyALSA → Kernel

图的下半部分在适配时同样关键：

厂商 audio.primary.xxx.so 往往在这里和 MS12、HDMI、eARC、功放 纠缠——上层策略对了、HAL/驱动错了，一样无声或爆音。

八、对照排查时怎么用这张图？

九、小结

1. 分层：App → Java Framework → Binder → Flinger/Policy → HAL → ALSA → 硬件。
2. 两大服务：Policy 定路由，Flinger 做混音与开流。
3. 进程：现代系统音频核心在 audioserver（常 class core）；mediaserver 更偏播放器服务。
4. Patch：用 audio_port / audio_patch 描述逻辑连线，是 TV 外输入的关键抽象。
5. Runtime：JNI 与 ServiceManager 是「服务能被 App 找到」的前提。

先把这张图装进脑子，再看音量、HDMI-IN、ARC、MS12 单点文章，就不容易在层与层之间迷路。
