Android 音视频同步排查：从抓 Log 到 AudioPosition 二分定位

这篇写什么？

盒子 / STB 上「画面有、声音也有，但口型对不上」是播放问题里很常见的一类。原因可能在：

• 同步策略（播放器以内音频为基准，还是 Tunnel 交给底层）
• 时钟 / Position（AudioPosition、Video 送显、AudioHal position 谁和系统时间对不上）
• 码流 PTS（解码前后跳变、喂数不连续）
• 特定电视 + 音频格式路径（auto / none / passthrough 透传到电视再解码）

本文把现场常用的抓 log 要求、同步方案、分析步骤和一份真实计算案例整理成可复用路径。框架背景可先看：Android 音频框架总览；「有画无声」见：无声排查手册。

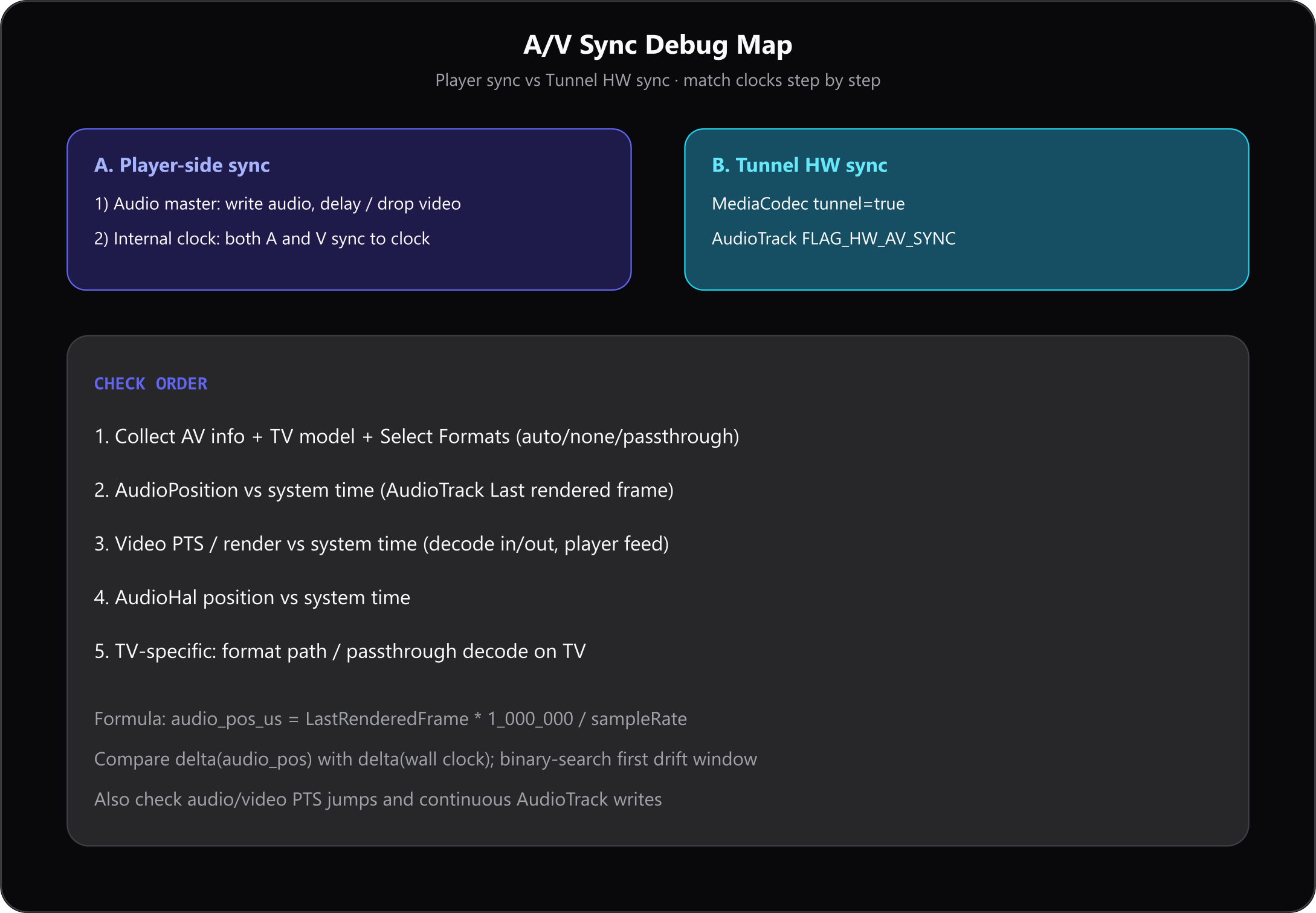

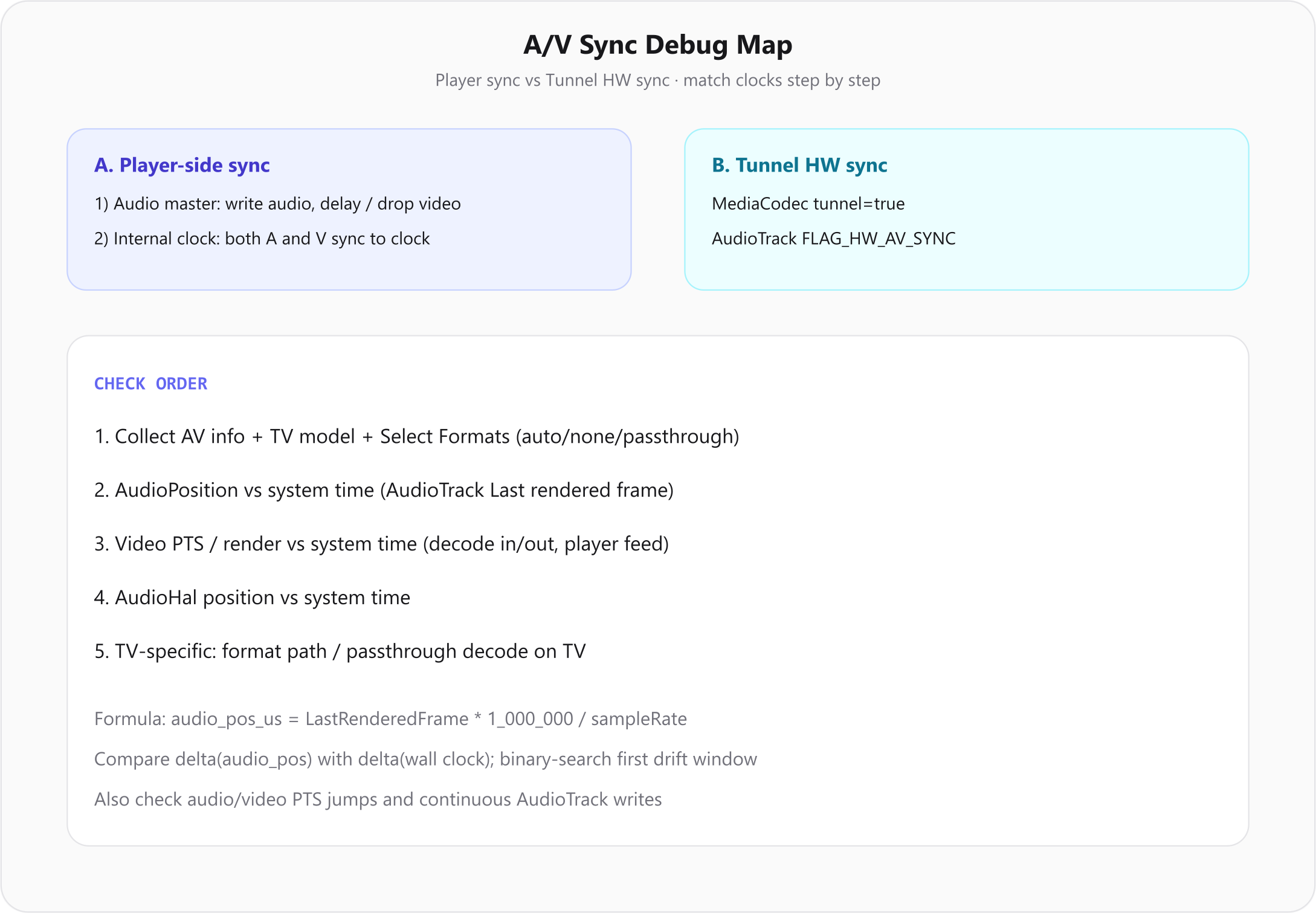

一句话：

先钉死复现电视 + Select Formats
  → 确认同步方案（播放器内 / Tunnel）
  → AudioPosition 是否与系统时间 match
  → Video 送显 / PTS / 喂数是否 match
  → AudioHal position；必要时二分定位漂移窗口

〇、复现时先备齐这些信息

抓 log 之前，先把边界钉死，否则「音视频不同步」会变成全链路乱翻：

抓 log 入口（现场常用）：

1. Get AV information from STB（按你们平台的 AV 信息采集流程出一份）
2. 复现过程完整 logcat（至少覆盖起播到问题稳定出现的一段时间）
3. 附上：电视型号、Select Formats 选项、复现步骤与概率

Select Formats 为什么单独点名：在 passthrough / auto 下，压缩音频可能透传到电视再解码，延迟来自 TV 侧解码与缓冲，盒子上按「本机 PCM 时钟」做同步时，肉眼就会表现为 A/V 不同步。换 none（或强制 PCM）往往能快速验证「是不是电视解码路径」的问题。

一、常见音视频同步方案

1.1 播放器内部做同步（最常见）

直觉：人耳对「声音卡顿」比「偶发丢一帧画面」更敏感，所以多数实现选 audio master。

1.2 Tunnel：由底层做同步

播放器把同步责任交给硬件 / 框架：

1. 创建 MediaCodec 时传入 tunnel = true
2. 创建 AudioTrack 时传入 FLAG_HW_AV_SYNC

此时排查重点会更多落在底层 AV sync、HDMI / 显示管线，而不是应用层「多延时几毫秒视频」。

排查前先问清当前路径是 Player sync 还是 Tunnel，后续看的 log 点不一样。

二、音视频同步问题常见分析步骤

按「谁和系统时间对不上」分层，不要一上来就改播放器阈值。

2.1 AudioPosition 是否与系统时间 match

1. 检查解码前后的 audio PTS 是否有跳变
2. 检查 AudioTrack 写数据是否足够且连续（欠写 / 断写会让 position 落后）
3. 用 AudioTrack 的 Last rendered frame + Timestamp 与墙钟比对（见第四节案例）

2.2 Video 送显是否与系统时间 match

1. 解码前后的 video PTS 是否有跳变
2. 解码器出帧是否与系统时间 match
3. Player 送入解码器的数据是否足够（视频欠喂 → 画面卡住 / 追时钟时乱跳）

2.3 AudioHal 的 position 是否与系统时间 match

若 App / AudioTrack 层 position 正常，但听感仍偏，继续看 HAL / 输出侧 position，区分「框架时钟」和「真实出声时钟」。

2.4 特定电视复现

确认输入输出格式，以及 auto / passthrough 是否把解码甩给电视。同一片源换电视或改 Select Formats，是最快的二分之一。

电视型号 + Select Formats 钉死
    │
AudioPosition ↔ 系统时间？ ──否──→ PTS / write / HAL / 透传延迟
    │是
Video 送显 ↔ 系统时间？ ──否──→ PTS / 解码出帧 / 喂数 / 丢帧策略
    │是
仍不同步 ──→ Tunnel 路径、显示链路、或 TV 侧额外延迟

三、用 AudioTrack 日志算 Audio Position

现场常见日志形态（标签与行号因平台略有差异）：

I/AudioTrack: [getTimestamp_logTimeStamp:...] Last rendered frame:1824 Timestamp:... nanotime

公式（单位 us）：

audio_position_us = Last_rendered_frame * 1_000_000 / sampleRate

例如采样率 48000 Hz：

1824 * 1_000_000 / 48000 = 38_000 us ≈ 38 ms

和系统时间比较的方法：

1. 取一段区间的起点、终点：t0、t1（log 时间戳）
2. 算音频走过的时长：Δaudio = pos(t1) - pos(t0)
3. 算墙钟走过的时长：Δwall = t1 - t0
4. 若 Δaudio < Δwall，说明这段时间里 音频 position 偏慢（声音相对「理想时钟」落后），易表现为音画不同步

若全程都偏一点点且恒定，可能是固定延迟（缓冲 / 透传）；若某一段突然拉开，用 二分时间窗 找到第一次漂移区间，再对着该窗口查 PTS、write、underrun、格式切换。

四、案例分析：Audio 比系统时间慢约 100ms

4.1 日志片段（节选）

02-01 20:19:01.728 I/AudioTrack: Last rendered frame:1824   Timestamp:...
02-01 20:19:11.788 I/AudioTrack: Last rendered frame:485024
...
02-01 20:19:51.941 I/AudioTrack: Last rendered frame:2412192
02-01 20:20:11.949 I/AudioTrack: Last rendered frame:3367584
...
02-01 20:23:12.045 I/AudioTrack: Last rendered frame:12012192

4.2 从有有效 frame 开始算整段

假设 sampleRate = 48000：

Δaudio = 250254 - 38 = 250216 ms
Δwall  = 20:23:12.045 - 20:19:01.728 = 250317 ms

Audio position 比系统时间慢约 101 ms → 确认存在漂移，不是「感觉问题」。

4.3 二分：定位从哪一段开始漂

继续缩小窗口，最终落到：

20:19:51.941 → frame 2412192
20:20:11.949 → frame 3367584

Δwall  = 20008 ms
Δaudio = (3367584 - 2412192) * 1000 / 48 = 19904 ms

这一段慢了约 104 ms；此前窗口基本同步。说明问题更像是 播到某一时刻后开始拉开，而不是「一起播就固定偏 100ms」。下一步应盯住 20:19:51 ~ 20:20:11 附近的：

• audio / video PTS 是否跳变
• AudioTrack write 是否断续、是否 underrun
• 是否发生格式切换、路由变化、隧道/非隧道切换
• 该时段是否叠加了电视侧透传解码抖动

五、现场排查清单（可直接贴工单）

复现时附上：

• Get AV information from STB
• 复现电视型号
• Select Formats：auto / none / passthrough（截图更好）
• 现象：超前 / 落后 / 越播越漂；起播即偏 or 播后出现
• 同步方案：播放器内（audio master / 内部时钟）还是 Tunnel（tunnel + FLAG_HW_AV_SYNC）
• 含问题时段的 AudioTrack Last rendered frame 日志（建议 ≥ 几十秒连续）
• 同时段 audio/video PTS、送显与喂数相关 log（若有）

分析顺序建议：

1. 用公式算 Δaudio vs Δwall，确认是否真有 position 漂移
2. 二分找到第一段漂移窗口
3. 窗口内查 PTS / write / HAL
4. 特定电视：改 Select Formats 或换机验证透传路径

六、小结

音视频不同步，本质是 音频时钟、视频送显、系统时间（以及电视侧解码延迟）没有对齐。

最容易踩的坑：

1. 没记录电视型号和 Select Formats，把透传 TV 解码延迟当成播放器 bug
2. 只听感觉不定量：不拿 Last rendered frame 和墙钟算 Δaudio / Δwall
3. 不分同步方案：Player 内同步与 Tunnel HW sync 的责任边界不同，乱改一侧无效
4. 不二分时间窗：全程差 100ms 和「某一分钟突然漂 100ms」的根因完全不同

把「复现边界 + Position 定量 + 漂移窗口」三件事做扎实，大部分 A/V sync 问题都能从「感觉不同步」收敛到「哪一段、哪一层时钟先歪了」。
